概述
該機采用全封閉形式，所有部件均采用不銹鋼制造，配有三級凈化裝置，過濾后的空氣達十萬級要求。簡體與頂部裝有冷壁裝置，使壁溫<80℃，物料在壁上停留也不焦化變質現象，大大增加了收粉率(達95%以上)，而且不會產生混藥現象和粘壁現象。
基本原理：中藥浸膏高速離心噴霧裝置是離心式噴霧干燥技術在特定物料干燥中的應用，也是利用高速離心式霧化器使物料分散成霧狀，與熱空氣所充分接觸，完成瞬間干燥，形成粉狀成品的干燥裝置。
中藥浸膏專用干燥機是專門用來解決，中藥浸膏和植物撮液的噴霧干燥機，它解決了物料在原LPG高速噴霧干燥機在中藥浸膏干燥中出現的以下情況：
● 物料粘壁，收粉率低;
● 物料在壁上停留時間長，產生物料的焦化變質現象
● 難以清洗，不符合GMP要求;
● 產量低：LPG-150型噴霧干燥機，其產量只能處理50-60Kg/h液料。鑒于以上狀況，我廠根據中藥浸膏的物料性質與工藝要求設計了中藥浸膏干燥機難題，干燥后的物料顏色好、不變質，大大地提高了工廠的經濟效益，中藥浸膏與LPG高速離心噴霧干燥機相比有以下特點：
● 采用了三級空氣凈化，使進風達到10萬級要求;
● 采用了冷壁裝置，使內壁溫度達到80℃ ，物料在壁上停留也不焦化;
● 整個體積是原LPG標準離心噴霧的3.5倍。
● 采用快開沖洗裝置，適用于多品種生產要求
● 除塵采用了濕式除塵，使粉塵無外出，符合環保要求;
● 采用氣掃裝置，其效果更令人滿意;
● 霧化器采用變頻調速
● 采用了PLC控制，程控系統屏幕顯示;
● 可以配帶沖洗裝置;
● 采用干空氣密閉輸送。
 |
 |
 |
|
掃描系統 |
控制系統 |
冷凍降溫冷卻系統 |
 |
 |
 |
|

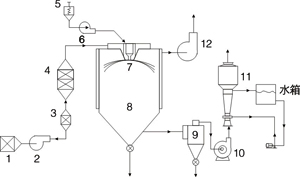

A型 1. 初效空氣過濾器 2. 送風風機 3. 中、高效空氣過濾器 4. 電加熱器 5. 料桶 6. 給料泵 7. 霧化器 8. 干燥塔 9. 旋風分離器 10. 引風風機 11. 水膜除塵器 12. 冷風風機 |

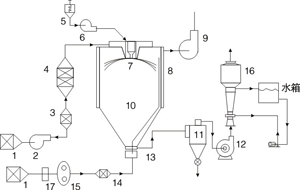

B型 1. 初效空氣過濾器 2. 送風風機 3. 中、高效空氣過濾器 4. 電加熱器 5. 料桶 6. 給料泵 7. 霧化器 8. 冷風夾套 9. 冷風風機 10. 干燥塔 11. 旋風分離器 12. 引風風機 13. 氣掃裝置 14. 電加熱器 15. 氣掃風機 16. 水膜除塵器 |
C型 1. 初效空氣過濾器 2. 送風風機 3. 中、高效空氣過濾器 4. 電加熱器 5. 料桶 6. 給料泵 7. 霧化器 8. 冷風夾套 9. 冷風風機 10. 干燥塔 11. 旋風分離器 12. 引風風機 13. 氣掃裝置 14. 電加熱器 15. 氣掃風機 16. 水膜除塵器 17. 除濕機 |

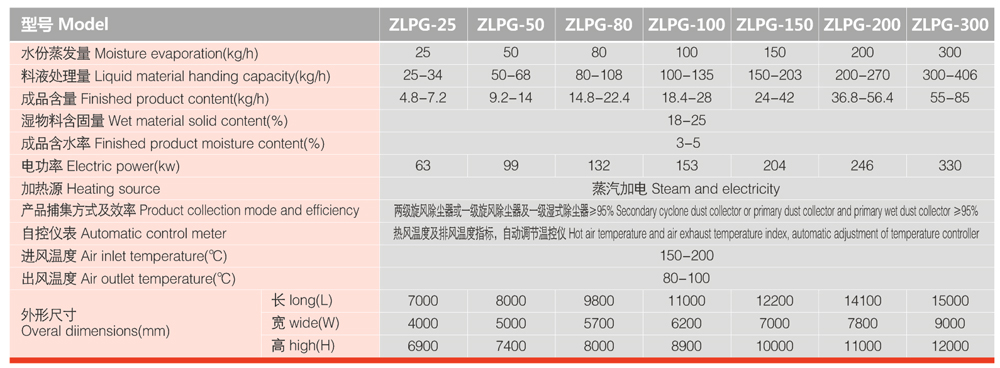

技術參數
